Урок 3ds Max VRay cоздание двухстороннего материала листьев, деревьев

 Очень толковый урок от Юрия Лебедева. Источник

Это не фотография, это финальная картинка урока

Решил в целях эксперимента выложить свой перевод понравившегося мне урока.
Урок посвящен созданию материала листьев для 3d дерева (в данном примере клена, осенью) с использованием 3ds Max + VRay + Onyxtree. Сам часто использую эту полезную смесь программ, поэтому посчитал, что урок будет полезен и вам.
Повествование от лица автора Peter Guthrie.
Во-первых, пару слов о сравнении количества времени на визуализацию листьев, сделанных полностью из геометрии и листьев, сделанных с прозрачностью.
Я делал некоторые тесты по этому вопросу на моих предыдущих работах и пришел к выводу, что во многих случаях быстрее будет работать вариант с прозрачностью.




Правда, если сцена простенькая, то вариант деревьев с листьями, сделанными геометрией, иногда будет визуализироваться быстрее, поскольку VRay не нужно будет просчитывать прозрачность тысяч листьев.
Если же вы работаете со сложными сценами, с миллионами полигонов, то заменив прозрачность геометрией, вы значительно уменьшите использование оперативной памяти, что в свою очередь приведет к уменьшению времени визуализации.

Рендер листьев без текстур

Экспорт листьев из Onyxtree.

Листья я сделал из 4 полигонов. Таким образом, они не будут выглядеть плоскими.
Помните, что нужно выставить правильные размеры для ваших листьев, а также единицы измерения (совпадающие с единицами измерения в сцене 3ds Max).
Также можно экспортировать 3 разных вида листьев с разными размерами и разными ID. Обычно я экспортирую геометрию как .obj-файл.

Настройки геометрии листьев в Onyxtree

Накладываем текстуру прозрачности.

Далее идет процесс под названием текстурирование.
Очень важно, чтобы текстура прозрачности была чисто черная или чисто белая с четкими (не размытыми) краями.

Текстура прозрачности (но это не очень хороший пример!)

Текстура прозрачности (но это не очень хороший пример!)

Вы также должны отключить опцию фильтрации в настройках растрового изображения (это уменьшит время визуализации).

Настройки материала в 3ds Max. Отключение фильтрации



Визуализация листьев, сделанных прозрачностью.

VRay2sidedMtl.


Наилучшим образом двухсторонний VRay материал работает с геометрией, которая не имеет толщины. Это как раз такую геометрию мы получили на выходе Onyxtree.
Поэтому VRay2sidedMtl – это самый быстрый способ эффекта подповерхностного рассеивания (SSS - sub-surface scattering, воск свечи, кожа, молоко и т.д.).

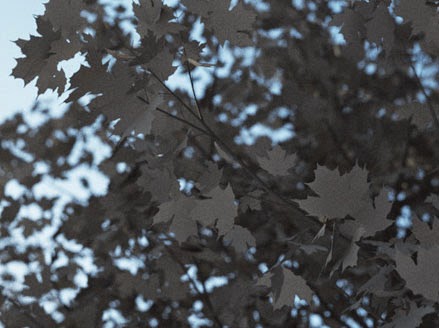

Рендер листьев с текстурой прожилок в слоте Translucency

Картинка выше визуализирована с использованием VRay2sidedMtl на всех листьях. В слотах Front и Back material стоял просто серый материал. А в слоте Translucency – вручную нарисованная текстура прожилок для листика.

Текстура прожилок на листке

Настройки материала VRay2sidedMtl

Верхний материал для листка.

Материал в слоте Front – это базовый материал VRay с текстурами в слотах Diffuse и Reflection map.

Настройки верхнего материала листка (слот Front для VRay2sidedMtl)

Карта цветовой коррекции (color correction) нужна для того, чтобы задать небольшую разницу в оттенках цветов для разных листьев (разных ID). Но для этого вы должны извлечь материал Multi/Sub-Object при импорте .obj файла с 3d деревом.
Обычно я полностью делаю материал для первого листка, а потом просто копирую его в слоты 2 и 3 материала Multi/Sub-Object, при этом только слегка изменяя оттенок.

Текстура внешней поверхности листка (слот Diffuse)

Текстура внешней поверхности листка (слот Diffuse)

В слот Reflect положим черно-белый вариант текстуры из слота Diffuse, только слегка подкорректировав ее, чтобы она была более контрастной.

Текстура отражений листка (слот Reflect)

На рендере ниже виден верхний материал с обеих сторон листьев без прозрачности.

Рендер листьев только с верхним материалом и без просвечивания

Нижний материал для листка.

Материал в слоте Back – это просто копия материала из слота Front, но с другой текстурой в слоте Diffuse и с значительно меньшим отражением в слоте Reflect.

Текстура нижней поверхности листка (слот Back material)

Обращаю ваше внимание, что поверх текстуры для слота Diffuse я наложил текстуру с прожилками для листка. Если этого не сделать, то прожилки будут выглядеть очень светлыми при взгляде снизу на 100% освещенный листок.

Рендер листьев со всеми материалами кроме слота Translucency

Финальный результат.

Результат получен с использованием VRayPhysicalSky, Sun и VRayPhysicalCamera.

Финальная картинка.

Ссылка на оригинал урока на английском - 3D tree material tutorial - Leaves
